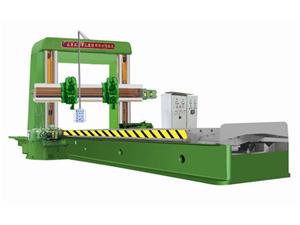

    BZ 20 1 0一31系列重型龙门刨床

  •
    主要结构性能与特点:

    ★机床主要构件:床身、工作台、左右立柱、横梁、龙门顶、连接梁均采用树脂砂造型、   高合金铸铁铸造,经热沙坑退火→振动时效→热炉退火→振动时效→粗加工→振动时效→热炉退火→振动时效→精加工,   机件负应力,保持机件性能稳定。

    ★横梁升降定位为机械锁紧或液压锁紧,定位准确。

    ★主驱动采用亚盛重工自主的四速刨、铣、磨多功能变速箱,受控于变频、无级调速电控系统,实现低转速、大扭矩,使刨削   ,低速铣削、磨削,运行平稳。

    ★机电控制系统采用可编程PLC   处理器和智能化功率放大器,数字化交流伺服控制技术(IMS系列控制器),实现对三相交流异步电机的伺服控制。

    ★工作台运行配备;YSK交流伺服控制(变频)电机实现低速、低耗能、大扭矩驱动(比直流欧陆电机组节能30—40%),2500线编码器,可实现   运行控制。

    ★横梁垂直刀架(立式铣头)横向进给、侧刀架(侧铣头)垂直进给均为交流伺服控制,断续、连续无级进给。
    ★机床导轨表面经超音频淬火或点接触硬化处理,精磨而成。

    ★工作台导轨表面粘结高导轨带副。

    ★润滑实现油浮可调式半静压,节约运行动力,保持导轨精度。

    ★工作台设定为触摸屏设定、所有进给为悬挂按钮站,   、便捷。

      重型龙门刨床主要技术参数:




    型号

    加工范围

    工作台参数

    床身导轨中距/mm

    导轨宽度/mm

    立柱导轨轨距/mm

    横梁导轨轨距/mm

    加工重量/t

    主电机功率/Kw

    长×宽×高/m

    (长×宽×厚)/m

    1

    BZ2010×3

    3×1×0.8

    3.0×0.9×0.17

    570

    125

    400

    475

    8

    30

    2

    BZ2010×4

    4×1×0.8

    4.0×0.9×0.17

    570

    125

    400

    475

    10

    30

    3

    BZ2010×6

    6×1×0.8

    6.0×0.9×0.18

    570

    125

    400

    475

    12

    37

    4

    BZ2010×8

    8×1×0.8

    8.0×0.9×0.18

    570

    125

    400

    475

    15

    37

    5

    BZ2012×3

    3×1.25×1

    3.0×1.12×0.17

    710

    135

    400

    475

    10

    30

    6

    BZ2012×4

    4×1.25×1

    4.0×1.12×0.17

    710

    135

    400

    475

    12

    30

    7

    BZ2012×6

    6×1.25×1

    6.0×1.12×0.18

    710

    135

    400

    475

    14

    37

    8

    BZ2012×8

    8×1.25×1

    8.0×1.12×0.18

    710

    135

    400

    475

    16

    37

    9

    BZ2016×4

    4×1.6×1.25

    4.0×1.4×0.17

    900

    160

    450

    600

    15

    30

    10

    BZ2016×6

    6×1.6×1.25

    6.0×1.4×0.18

    900

    160

    450

    600

    18

    37

    11

    BZ2016×8

    8×1.6×1.25

    8.0×1.4×0.18

    900

    160

    450

    600

    20

    45

    12

    BZ2016×10

    10×1.6×1.25

    10×1.4×0.18×2

    900

    160

    450

    600

    25

    55

    13

    BZ2016×12

    12×1.6×1.25

    12×1.4×0.18×2

    900

    160

    450

    600

    30

    55

    14

    BZ2020×6

    6×2×1.6

    6.0×1.8×0.20

    1200

    180

    500

    600

    22

    45

    15

    BZ2020×8

    8×2×1.6

    8.0×1.8×0.20

    1200

    180

    500

    600

    24

    45

    16

    BZ2020×10

    10×2×1.6

    10×1.8×0.20×2

    1200

    180

    500

    600

    30

    55

    17

    BZ2020×12

    12×2×1.6

    12×1.8×0.20×2

    1200

    180

    500

    600

    35

    75

    18

    BZ2025×6

    6×2.5×1.8

    6.0×2.2×0.22

    1400

    240

    500

    710

    30

    75

    19

    BZ2025×8

    8×2.5×1.8

    8.0×2.2×0.22

    1400

    240

    710

    710

    35

    75

    20

    BZ2025×10

    10×2.5×1.8

    10×2.2×0.22

    1400

    240

    710

    710

    40

    99

    21

    BZ2025×12

    12×2.5×1.8

    12×2.2×0.22

    1400

    240

    710

    710

    48

    99

    22

    BZ2025×16

    16×2.5×1.8

    16×2.2×0.24×2

    1400

    240

    710

    710

    60

    110
